Синусные фильтры обеспечивают синусоидальную форму линейного напряжения на клеммах двигателя.
Синусные фильтры — это решение для:
— установок со старыми или общепромышленными двигателями;
— двигателей, работающих в агрессивной окружающей среде или высокой температуре;
— приложений с частым торможением.
Диапазон:
3 х 200-500 В
3 х 525-690 В
Синусные фильтры снижают нагрузку изоляции двигателя и акустический шум двигателя.Уменьшаются токи подшипников, особенно в больших двигателях.
Предотвращает импульсные помехи
Синусные реакторы предотвращают импульсные помехи, которые могут быть переданы в двигатель.
Конденсаторная ёмкость экранированного моторного кабеля может вызвать высокочастотную осцилляцию токов через подшипники двигателей, испарение смазки и повреждение подшипников.
Потери на вихревые токи в двигателе также минимизируются.
Защищает привод
В дополнение к защите двигателя синусный фильтр также защищает сам преобразователь частоты, так как вместе с импульсной нагрузкой уменьшаются и потери в полупроводниках.
Функции
Снижает броски напряжения в двигателе
Ослабляет перенапряжения и выбросы напряжения, вызванные волновыми отражениями в кабеле
Снижает du / dt стресс
Уменьшает уровень распространения магнитных помех
Снижает акустический шум двигателя
Снижает высокочастотные потери в двигателе

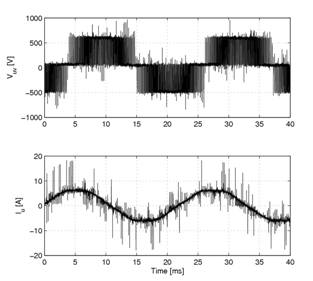

Напряжение и ток без фильтра
Польза
Предотвращает поверхностный пробой изоляции
Защищает изоляцию двигателя от преждевременного старения
Увеличивает межремонтный период двигателя
Безаварийная работа
Бесшумная работа
Увеличивает межремонтный период двигателя
Напряжение и ток с фильтром
Техническая спецификация преобразователя частоты
| Напряжение | 3 x 200-500 В и 3x 525-690 В |
| Номинальный ток IN @ 50 Гц | 2,5 – 1200 A для больших мощностей могут быть включены параллельно |
| Частота двигателя | 6-60 Гц без снижения характеристик. 120 Гц со снижением |
| Температура окружающей среды | От -25° до 40° C монтаж стенка-к-стенке , без снижения характеристик |
| Мин. частота коммутации | fmin 1,5 кГц– 5кГц, в зависимости от типа фильтра |
| Макс. частота коммутации | fmax 8 кГц |
| Перегрузка | 150% в течение 60 секунд каждые 10 мин. |
| Класс защиты корпуса | IP 00 и IP 20 |
| Одобрение | CE, UL 508 |
Схема соединения
