Основные характеристики

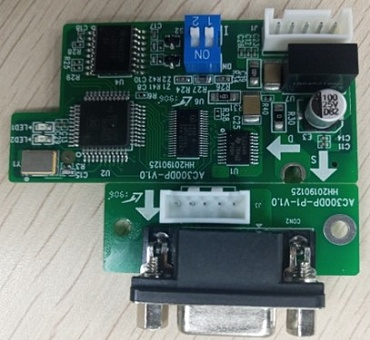

Карта PBC00002 предназначена для использования с преобразователями частоты VF-101. Карта расширения состоит из двух плат и использует стандартный разъем DB9 для подключения к шине Profibus. Перед установкой и подключением платы рекомендуется ознакомиться с текущим руководством.
Карта PBC00002 может быть установлена в порт EX-A преобразователя частоты.

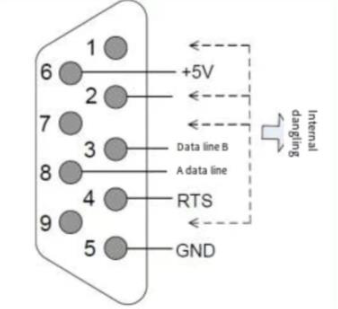

Описание контактов разъема DB9:
| Номер контакта | Название | Описание |
| 1, 2, 7, 9 | NC | Не используется (не подключен) |
| 3 | B | Положительный контакт линии данных |
| 4 | RTS | Сигнал запроса на передачу |
| 5 | GND | Минус изолированного источника 5В |
| 6 | +5V | Плюс изолированного источника 5В |
| 8 | A | Отрицательный контакт линии данных |
